Індикатор заряду акумулятора Li-Ion / LiFePO4 / PB (2S-8S, 12V-24V) з кнопкою TEST

Компактний універсальний індикатор заряду акумуляторів (Li-Ion, LiFePO4, PB) 2S–8S / 12V–24V

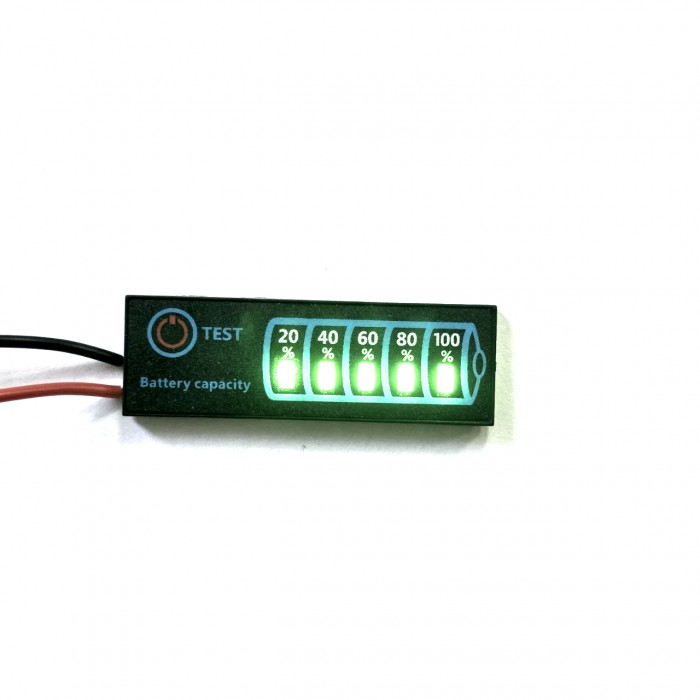

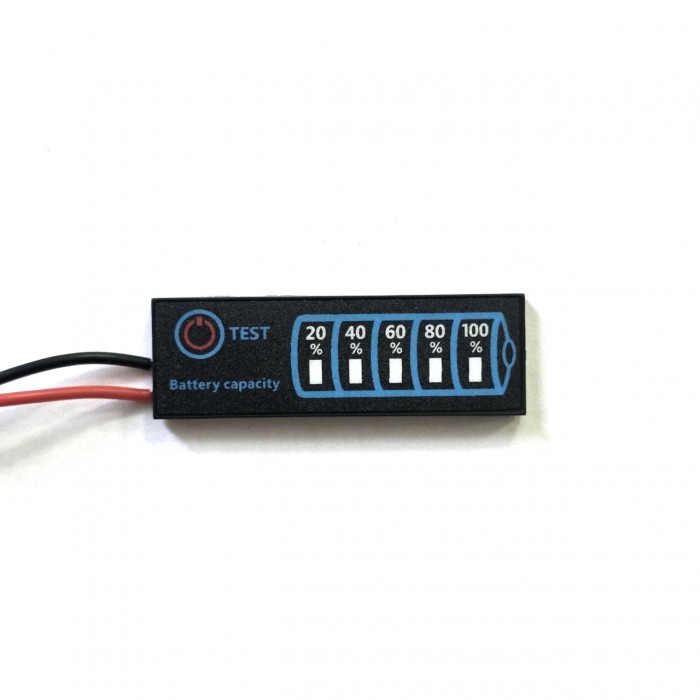

Універсальний LED-індикатор призначений для швидкого та наочного контролю рівня заряду (ємності) акумуляторних батарей різного типу. Оснащений зручною кнопкою TEST та чіткою 5-сегментною шкалою (20%, 40%, 60%, 80%, 100%).

Завдяки підтримці широкого діапазону напруг та типів хімії модуль чудово підходить для саморобних акумуляторних збірок, електротранспорту, безперебійників (УПС), портативних павербанків та авто/мототехніки.

Головні переваги:

• Універсальність: Підтримує літій-іонні (Li-ion), літій-залізо-фосфатні (LiFePO4) збірки від 2S до 8S, а також свинцево-кислотні акумулятори (PB) 12V та 24V.

• Зручність керування: Кнопка TEST дозволяє вмикати відображення лише за потреби, що економить заряд акумулятора під час простою.

• Просте підключення: Всього 2 дроти (плюс і мінус).

• Компактний корпус: Легко монтується на панель, приладку або корпус пристрою.

Технічні характеристики:

• Типи акумуляторів: Li-Ion / LiFePO4 / Свинцево-кислотні (AGM, GEL, PB)

• Конфігурація Li-Ion / LiFePO4: 2S, 3S, 4S, 5S, 6S, 7S, 8S

• Напруга для свинцевих АКБ: 12V / 24V

• Індикація: 5 рівнів (20%, 40%, 60%, 80%, 100%)

• Тип керування: Кнопкове (кнопка TEST)

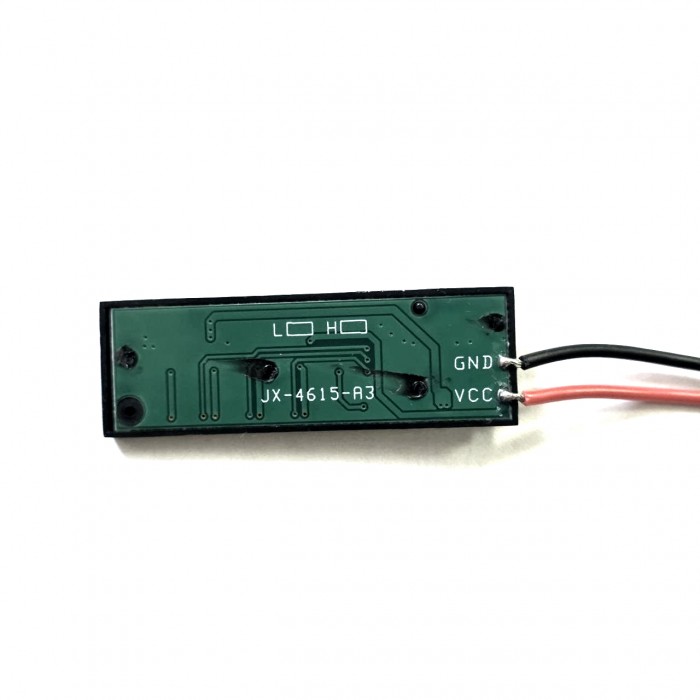

• Підключення: 2 дроти (Червоний — +, Чорний — -)

Комплектація:

        Індикатор ємності акумулятора з підключеними проводами — 1 шт.

Налаштування:

Відео-інструкція по налаштуванню індикатора

        Натискаємо кнопку тест і тримаємо приблизно 3 секунди.

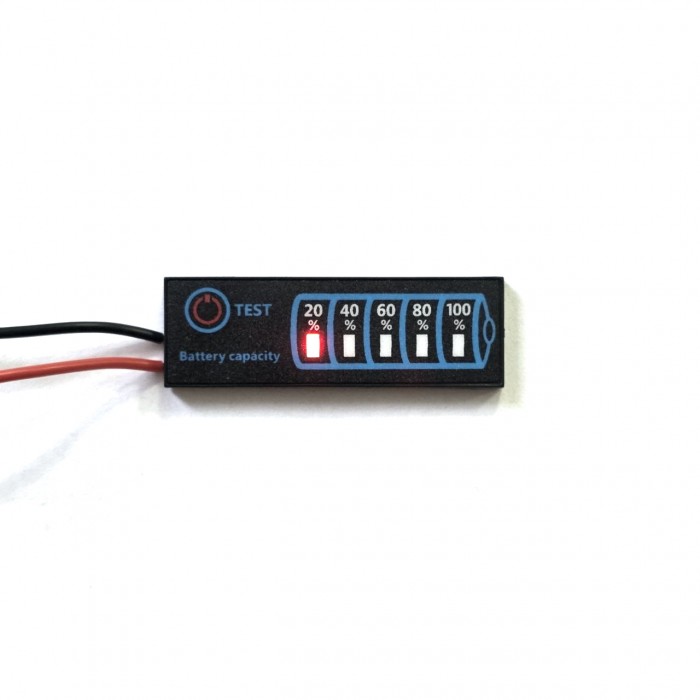

        Почне мигати перший індикатор. Короткими натисканнями кнопки ви обираєте тип акумулятора.

• Червоний колір це li-ion акумулятор
• Зелений колір це lfp акумулятор
• Жовтий колір це свинцево – кислотний

        Далі натисканням кнопки 3 секунд перемикаємось до вибору збірки акумулятора. Обрати можна від 2s до 8s короткими натисканнями кнопки.

Щоб зберегти налаштування знову натискаємо кнопку впродовж 3 с або нічого не натискаємо через короткий проміжок часу індикатор сам вийде з режиму налаштування.

Налаштування для залізофосфатного акумулятора аналогічні li-ion, потрібно обрати не червоний колір на першому етапі, а зелений.

А от для свинцево-кислотного є тільки два режими: 12 В і 24 В.
Так само натискаємо і тримаємо кнопку тест впродовж 3 с, обираємо жовтий колір, натискаємо кнопку на 3 с і буде вибір тільки двох режимів, перший – 12 В і другий – 24 В.
Так само зберігаємо налаштування і індикатор готовий до роботи.
