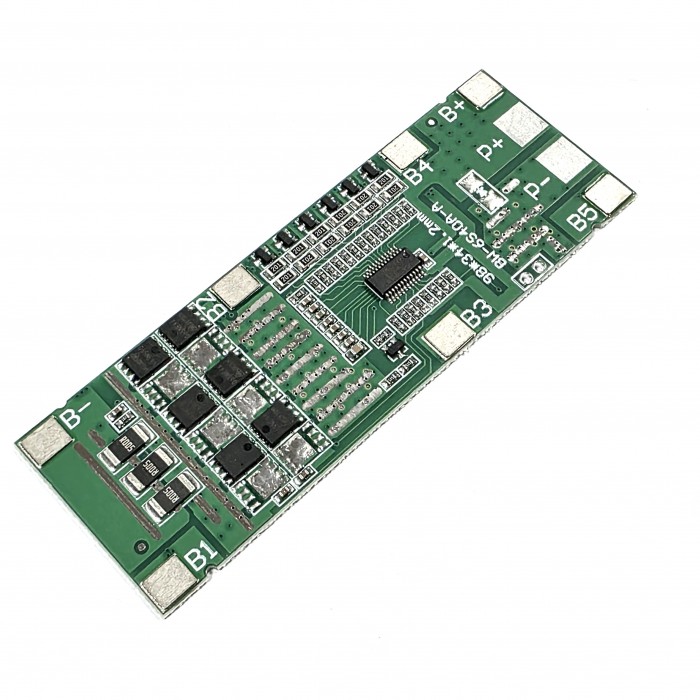

Модуль захисту та контролер заряду-розряду BMS 6S 20A (25.2V) з функцією пасивного балансування — це надійне рішення для збирання, обслуговування та безпечної експлуатації акумуляторних батарей на основі 6 послідовно з'єднаних літій-іонних (Li-Ion) або літій-полімерних (Li-Pol) елементів (форматів 18650, 21700, 32650 тощо).
Основні переваги та функції:
Вбудоване пасивне балансування: Під час заряджання плата вирівнює напругу на кожному осередку. Це запобігає дисбалансу та перезаряду окремих секцій, що суттєво продовжує термін служби всієї акумуляторної збірки та зберігає її максимальну ємність.
Багаторівневий захист:
Захист від перезаряду (автоматичне відключення при досягненні 4.25 V на комірку).
Захист від перерозряду (відключення навантаження при падінні напруги до 2.7 V).
Захист від короткого замикання (КЗ).
Захист від перевантаження по струму.
Висока потужність: Плата витримує постійний струм розряду до 20 A (за умови належного охолодження) та короткочасні пікові навантаження до 35 A.
Низьке тепловиділення: Використання якісних потужних MOSFET-транзисторів із низьким внутрішнім опором забезпечує високу ефективність та стабільну роботу під навантаженням.
Сфера застосування:
Перевод електроінструменту (шурупокрути, болгарки, косарки) на Li-Ion живлення.
Джерела безперебійного живлення (ДБЖ / UPS) та портативні зарядні станції.
Електранспорт (електровелосипеди, самокати, дитячі електромобілі).
DIY-проєкти, резервне живлення для роутерів та автономного освітлення.
Технічні характеристики:
| Параметр | Значення |
| Кількість осередків (S) | 6S |
| Тип акумуляторів | Li-Ion / Li-Pol (номінальна напруга 3.6 V – 3.7 V) |
| Максимальна напруга заряджання | 25.2 V (4.2 V на комірку) |
| Постійний струм розряду | до 20 A |
| Піковий струм розряду | 35 A |
| Рекомендований струм заряду | до 8 A |
| Струм балансування | ~40–45 мА |
| Поріг спрацьовування захисту від перезаряду | 4.25 V ± 0.025 V |
| Поріг спрацьовування захисту від перерозряду | 2.7 V ± 0.1 V |
| Робоча температура | від -40°C до +85°C |
| Габаритні розміри | 98 × 34 × 1,2 мм |

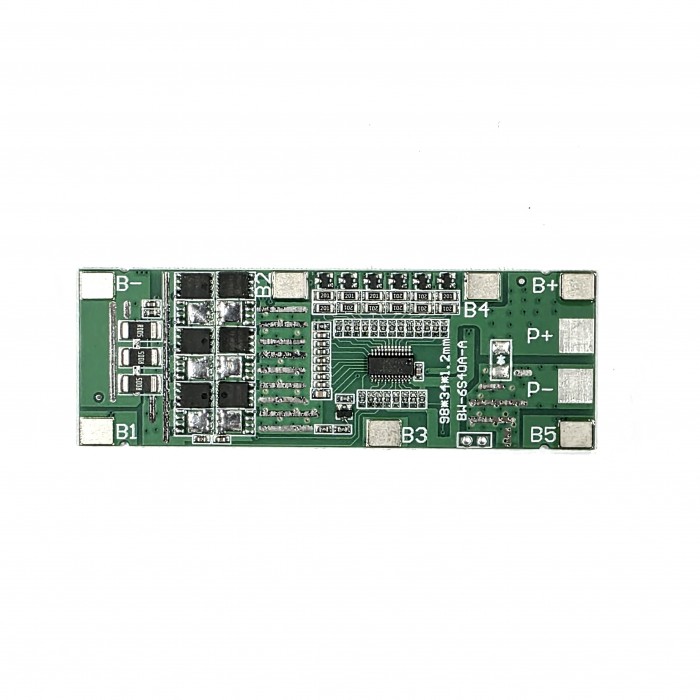

Важливо для монтажу: Для коректної роботи модуля підключайте осередки послідовно відповідно до маркування на платі: 0V (B-), 4.2V (B1), 8.4V (B2), 12.6V (B3), 16.8V (B4), 21.0V (B5), 25.2V (B+). Використовуйте акумулятори одного бренду, з однаковою ємністю та однаковим внутрішнім опором. Для забезпечення струму 40 A застосовуйте провідники відповідного перерізу (не менше 2.5–4 мм²).
